L shape Thermocoupleのインストール：包括的なガイド

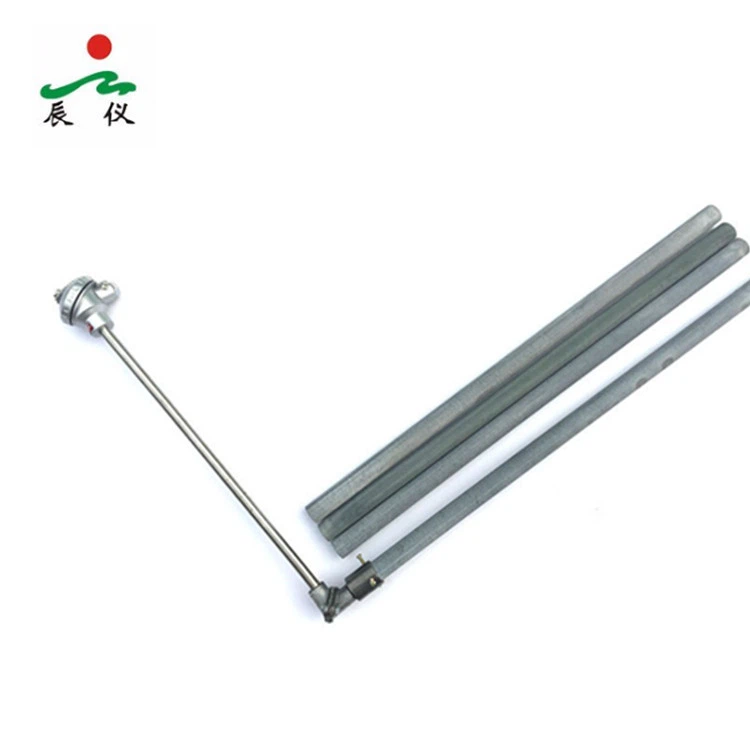

の信頼できるサプライヤーとしてl熱電対を形作ります、適切なインストールプロセスの重要性を理解しています。 l形状熱電対、aとしても知られています直角熱電対、温度をハード - リーチまたは閉じ込められたスペースで測定するように設計された特殊な温度センサーです。このブログでは、L shape Thermocoupleを正しくインストールする方法に関する詳細なガイドを提供します。
L形の熱電対を理解する

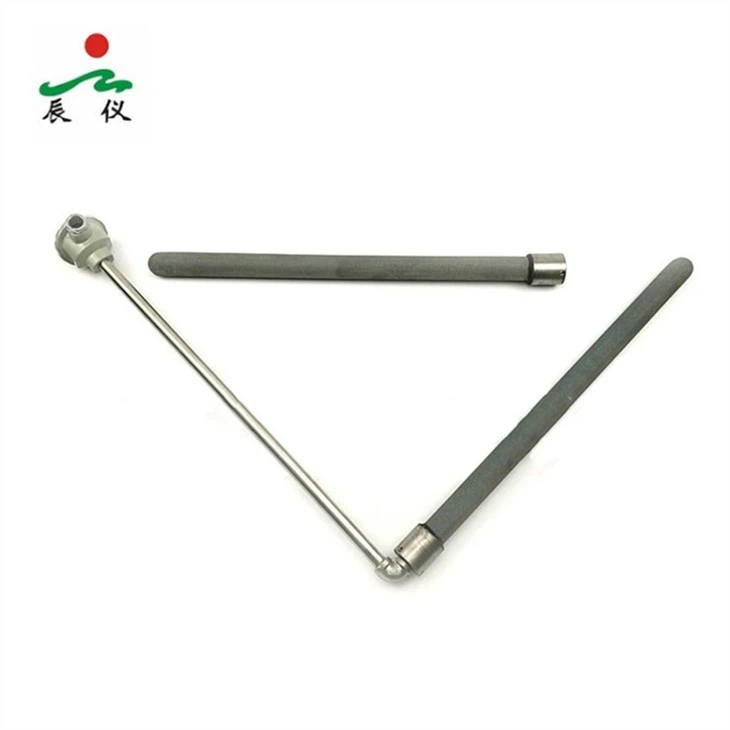

インストールプロセスを開始する前に、L shape Thermocoupleの基本的なコンポーネントと作業原則を理解することが不可欠です。 L形状の熱電対は、一端に結合された2つの異なる金属ワイヤで構成され、測定ジャンクションを形成します。測定ジャンクションと参照接合部の間に温度差がある場合、温度差に比例する小さな電圧が生成されます。この電圧は測定して温度読み取りに変換できます。
事前インストール準備
- 最初に安全
- 安全メガネや手袋など、適切な個人用保護具（PPE）を着用していることを確認してください。これは、熱い表面、化学物質、またはその他の危険がある可能性のある産業環境で働いている場合に特に重要です。
- 熱電対が設置される機器の電源をオフにします。これにより、設置プロセス中の電気ショックやその他の事故が防止されます。
- 必要なツールを収集します
- ドライバー、プライヤー、ワイヤーストリッパーなど、一連の基本的なハンドツールが必要です。必要なドライバーの種類は、熱電対と機器の取り付けハードウェアに依存します。
- マルチメーターは、インストールの前後に熱電対をテストして、正しく機能していることを確認するのに役立ちます。
- 熱電対を検査します
- 曲がったワイヤ、断熱、またはゆるい接続など、目に見える損傷について、L形状の熱電対を慎重に調べます。損傷に気付いた場合は、熱電対を取り付けて、サプライヤーに連絡して交換してください。
- 熱電対の仕様を確認して、アプリケーションに適していることを確認してください。温度範囲、精度、応答時間などの要因を考慮してください。
インストール手順
- インストール場所を選択します
- L shape Thermocoupleを取り付ける場所は、正確な温度測定に不可欠です。測定する温度を代表する場所を選択します。たとえば、パイプ内の流体の温度を測定している場合は、流体の流れが最も均一なパイプの中央に熱電対を取り付けます。
- ヒーターやモーターなどの熱源に熱電対の取り付けは避けてください。これは、不正確な測定値を引き起こす可能性があるためです。また、将来のメンテナンスと交換のために場所にアクセスできることを確認してください。
- 取り付け穴を準備します
- 熱電対をパイプまたは容器に取り付ける場合は、取り付け穴を掘削する必要があります。穴のサイズは、熱電対シースの直径と一致する必要があります。適切なサイズのドリルビットを使用し、表面に垂直な穴をドリルします。
- 穴のエッジをデバルして、設置中の熱電対シースの損傷を防ぎます。ファイルまたは脱線ツールを使用して、エッジを滑らかにすることができます。
- 熱電対を挿入します
- L shape Thermocoupleを取り付け穴に静かに挿入します。測定ジャンクションが測定したい媒体に完全に挿入されていることを確認してください。たとえば、液体の温度を測定している場合、測定ジャンクションは液体に浸す必要があります。
- 熱電対にねじがある場合は、慎重に取り付け穴に穴を開けます。レンチを使用して熱電対を締めますが、熱電対や取り付け面を損傷する可能性があるため、過度に注意しないように注意してください。
- 熱電対を固定します
- 熱電対が挿入されたら、圧縮フィッティングやロックナットなどの適切な取り付けハードウェアを使用して、所定の位置に固定します。これにより、熱電対の動きや振動が妨げられ、温度測定の精度に影響を与える可能性があります。
- 熱電対がしっかりと固定されていることを確認しますが、熱電対を損傷する可能性のある過度の力を適用しないでください。
- ワイヤーを接続します
- ワイヤーストリッパーを使用して、熱電対ワイヤの端から断熱材を剥ぎ取ります。このプロセス中にワイヤーを損傷しないように注意してください。
- 温度測定デバイスの適切な端子に熱電対ワイヤを接続します。接続がタイトで安全であることを確認してください。マルチメーターを使用して、接続の連続性を確認できます。

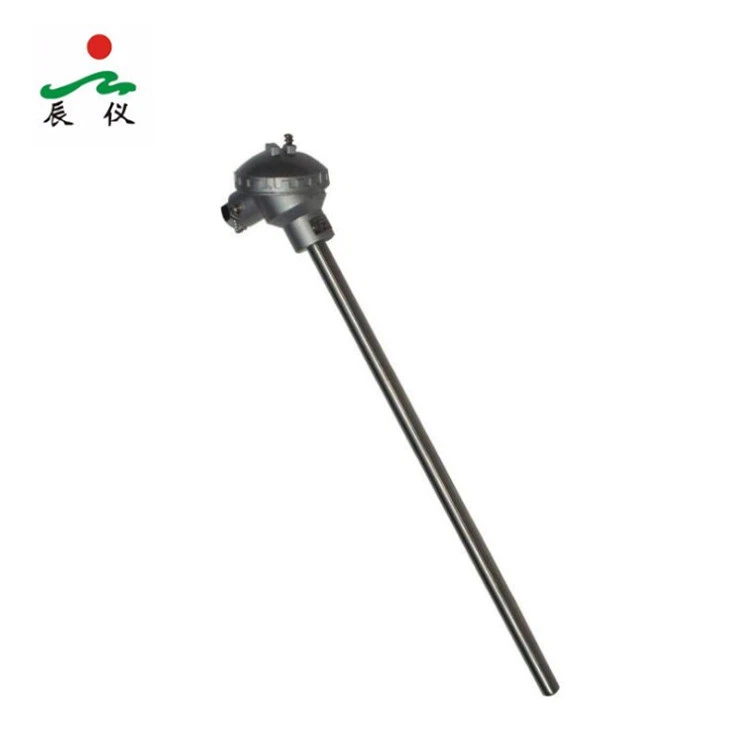

- 熱電対がaの場合デュアルkタイプの熱電対、各セットのワイヤが測定デバイスの対応するチャネルに正しく接続されていることを確認します。
投稿 - インストールチェック
- 電源を入れてテストします
- 設置と配線を完了したら、機器の電源をオンにします。システムを数分間安定させます。
- 温度測定デバイスを使用して、温度の読み取り値を確認します。予想温度または既知の基準温度と読み取り値を比較します。読み取りが大きく異なる場合、インストールまたは熱電対自体に問題がある可能性があります。
- 漏れを確認してください
- 熱電対がパイプまたは容器に取り付けられている場合は、取り付け穴の周りの漏れを確認してください。漏れに気付いた場合は、取り付けハードウェアを締めたり、適切なシーラントを使用してさらなる漏れを防ぎます。
- 配線を検査します
- 配線接続を検査して、それらがまだ安全であることを確認し、損傷やゆるいワイヤの兆候がないことを確認してください。接続がゆるくなると、不正確な温度測定値を引き起こしたり、電気的な問題につながる可能性があります。
トラブルシューティング
L shape Thermocoupleのインストール中またはインストール後に問題が発生した場合、一般的な問題と解決策を次に示します。温度の読み取り値はありません- 配線接続を確認して、それらが正しくタイトであることを確認してください。接続が緩んでいるか、誤った接続により、熱電対が測定デバイスに信号を送信できないようにすることができます。 - マルチメーターを使用して、熱電配線の連続性を確認します。連続性がない場合、熱電対が損傷し、交換する必要がある場合があります。 2。不正確な温度読み取り- 熱電対が正しい場所に取り付けられており、測定ジャンクションが温度が測定されている媒体に完全に浸されていることを確認してください。 - 熱源や電磁干渉など、温度読み取りに影響を与える可能性のある外部要因を確認してください。 3。熱電対ダメージ- 熱電対が、壊れたワイヤやひび割れたシースなどの物理的損傷の兆候を示している場合は、すぐに交換します。損傷した熱電対を使用すると、温度測定が不正確になり、潜在的な安全性の危険につながる可能性があります。
結論
L shape Thermocoupleを設置するには、慎重な計画、適切なツール、および細部への注意が必要です。このガイドで概説されている手順に従うことにより、インストールと正確な温度測定を成功させることができます。さらに質問があるか、L shape Thermocoupleのインストールに関するサポートが必要な場合は、お気軽にお問い合わせください。私たちはあなたのすべての温度センシングのニーズを支援するためにここにいます、そして、あなたの調達要件について議論することを楽しみにしています。単一の熱電対か、大規模な注文を必要としているかどうかにかかわらず、私たちの専門家チームはあなたを支援する準備ができています。
参照
- 「温度測定ハンドブック」、大手工学ライブラリから入手できます。
- L shape Thermocouppleのメーカーの設置ガイド。
