ちょっと、そこ！ PT100 セラミック エレメントのサプライヤーとして、私はこれらのセンサーを最大限に活用するには適切な配線の最適化がいかに重要であるかを直接見てきました。このブログ投稿では、正確で信頼性の高い温度測定を保証できるように、PT100 セラミック エレメントの配線を最適化する方法についていくつかのヒントとコツを紹介します。
PT100 セラミック要素の基本を理解する
配線の最適化に入る前に、PT100 セラミック エレメントとは何か、そしてそれがどのように機能するかを簡単に説明しましょう。 PT100 は、白金素子を使用して温度を測定する測温抵抗体 (RTD) の一種です。 PT100 の「100」は、0℃における白金元素の抵抗値、つまり 100 オームを指します。温度が変化すると、白金要素の抵抗も予測可能な方法で変化するため、抵抗の読み取り値に基づいて温度を測定できます。
PT100 セラミック エレメントは、高い精度、安定性、信頼性を提供するため、温度測定によく選ばれています。また、耐腐食性もあり、幅広い温度範囲で動作できます。ただし、最も正確な温度測定値を取得するには、PT100 セラミック エレメントを正しく配線することが重要です。
適切な配線構成の選択
PT100 セラミック エレメントの配線を最適化するための最初のステップの 1 つは、適切な配線構成を選択することです。利用可能な配線構成はいくつかありますが、それぞれに独自の長所と短所があります。 PT100 セラミック エレメントの最も一般的な配線構成は、2 線、3 線、および 4 線構成です。
- 2線式構成:2 線構成は、最もシンプルでコスト効率の高い配線オプションです。これには、2 本のワイヤを使用して PT100 セラミック エレメントを測定器に直接接続することが含まれます。ただし、この構成ではワイヤの抵抗により測定誤差が生じる可能性があります。ワイヤが長いほど抵抗が大きくなり、測定誤差が大きくなります。
- 3線構成:3 線構成は、2 線構成よりも正確な配線オプションです。これには、3 本のワイヤを使用して PT100 セラミック エレメントを測定器に接続することが含まれます。 1 本のワイヤは PT100 セラミック エレメントに電流を流すために使用され、他の 2 本のワイヤはエレメントの両端の電圧を測定するために使用されます。この構成はワイヤの抵抗を補償し、測定誤差を減らすのに役立ちます。
- 4線構成:4 線構成は、PT100 セラミック エレメントにとって最も正確な配線オプションです。これには、4 本のワイヤを使用して PT100 セラミック エレメントを測定器に接続することが含まれます。 2 本のワイヤは PT100 セラミック エレメントに電流を流すために使用され、他の 2 本のワイヤはエレメントの両端の電圧を測定するために使用されます。この構成により、ワイヤ抵抗の影響が完全に排除され、最も正確な温度測定が可能になります。
PT100 セラミック エレメントに適切な配線構成を選択するときは、アプリケーションの精度要件、ワイヤの長さ、および配線のコストを考慮することが重要です。高精度が必要であり、追加コストを許容できる場合は、4 線構成が最良の選択です。予算が限られており、最高レベルの精度が必要ない場合は、3 線構成で十分な場合があります。また、短いワイヤを使用していて高い精度が必要ない場合は、2 線構成が良い選択肢になる可能性があります。
高品質のワイヤーを使用
PT100 セラミック エレメントの配線を最適化するもう 1 つの重要な要素は、高品質のワイヤを使用することです。ワイヤの品質は、温度測定の精度と信頼性に大きな影響を与える可能性があります。低品質のワイヤでは、抵抗、静電容量、インダクタンスにより測定誤差が生じる可能性があります。また、損傷や干渉を受けやすくなり、PT100 セラミック エレメントの性能に影響を与える可能性があります。
PT100 セラミック エレメントのワイヤを選択するときは、抵抗が低く、静電容量が低く、インダクタンスが低いワイヤを選択することが重要です。また、高品質の素材で作られ、用途の環境条件に耐えられるように設計されたワイヤーを選択する必要があります。たとえば、高温環境で作業している場合は、高温定格のワイヤを選択する必要があります。
高品質のワイヤーを選択することに加えて、適切なワイヤーゲージを使用することも重要です。ワイヤーゲージはワイヤーの直径を指し、ワイヤーの抵抗に影響を与える可能性があります。ワイヤーゲージが大きいほど抵抗が低くなり、測定誤差を減らすことができます。ただし、ワイヤーゲージが大きくなるとコストも高くなり、作業が難しくなる可能性があります。 PT100 セラミック エレメントのワイヤ ゲージを選択するときは、ワイヤの長さ、アプリケーションの電流要件、およびワイヤのコストを考慮することが重要です。
干渉を最小限に抑える
干渉は、温度測定の精度と信頼性にも大きな影響を与える可能性があります。干渉は、電磁場、無線周波数干渉 (RFI)、電気ノイズなど、さまざまな要因によって引き起こされる可能性があります。干渉を最小限に抑えるには、PT100 セラミック エレメントを配線するときにいくつかの手順を実行することが重要です。
- シールド線を使用します。シールド線は、ワイヤを導電性シールドで囲むことによって信号を干渉から保護するように設計されています。シールドは電磁場と RFI をブロックするのに役立ち、PT100 セラミック エレメントに到達する干渉の量を減らします。シールド線を使用する場合、シールドが効果的であることを保証するために、シールドを適切に接地することが重要です。
- ワイヤーを干渉源から遠ざけてください:干渉を最小限に抑えるもう 1 つの方法は、ワイヤを干渉源から遠ざけることです。これには、モーター、変圧器、送電線などの電磁場の発生源や、無線送信機や携帯電話などの RFI の発生源が含まれます。また、ワイヤを高電流や信号を伝送する他のワイヤやケーブルと平行に配線することも避けてください。
- ツイストペア線を使用します。ツイストペアワイヤは、干渉を最小限に抑えるもう 1 つの効果的な方法です。ツイストペア線は 2 本の線をより合わせて構成されており、電磁干渉を打ち消すのに役立ちます。ツイスト ペア ワイヤを使用する場合は、ワイヤがしっかりと撚られていることと、ツイストの間隔が均等であることを確認することが重要です。
配線のテストと校正
PT100 セラミック エレメントを配線したら、配線をテストおよび校正して、正しく動作していることを確認することが重要です。配線のテストと校正は、測定エラーや配線の問題を特定するのに役立ち、必要な調整を行うことができます。
配線をテストするには、マルチメーターまたは温度コントローラーを使用して PT100 セラミック素子の抵抗を測定します。測定された抵抗を、素子の温度に基づいて予想される抵抗と比較する必要があります。測定された抵抗が予想される抵抗と大きく異なる場合は、配線または PT100 セラミック素子自体に問題がある可能性があります。
配線を校正するには、校正デバイスまたは基準温度源を使用して PT100 セラミック素子の測定値を調整します。校正は、時間が経っても温度測定が正確で信頼できるものであることを保証するのに役立ちます。
結論
最も正確で信頼性の高い温度測定を行うには、PT100 セラミック素子の配線を最適化することが不可欠です。適切な配線構成を選択し、高品質のワイヤを使用し、干渉を最小限に抑え、配線をテストおよび校正することで、PT100 セラミック エレメントが正しく動作し、正確な温度測定値が得られることを確認できます。
高品質の PT100 セラミック素子をお探しの場合、または配線の最適化についてサポートが必要な場合は、お気軽にお問い合わせください。当社は PT100 セラミック素子の大手サプライヤーであり、温度測定と制御において豊富な経験を持っています。当社は、お客様の用途に適した PT100 セラミック エレメントの選択をお手伝いし、配線を最適化し、センサーを最大限に活用するために必要なサポートとガイダンスを提供します。

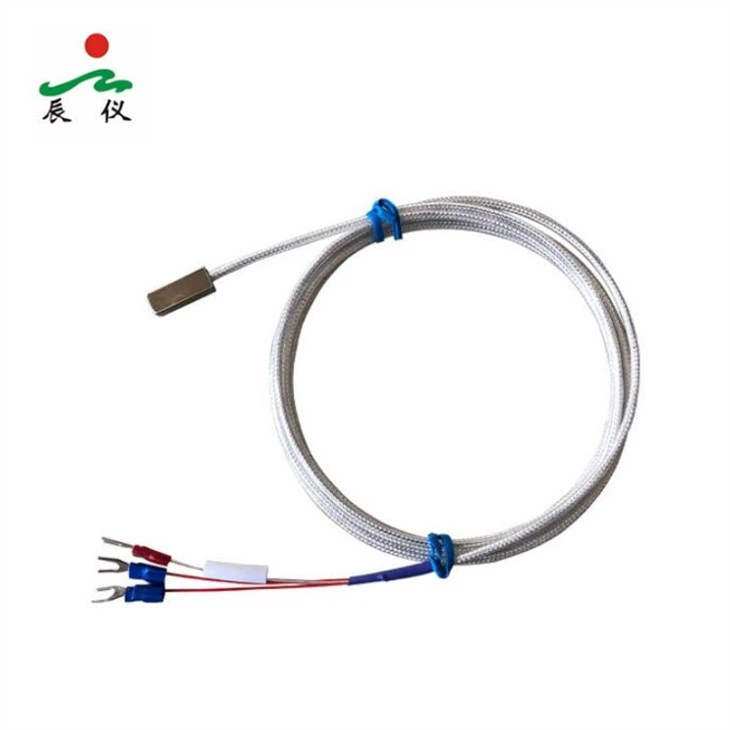

当社の製品の詳細については、こちらをご覧ください。6 線式 Pt100 測温抵抗体、3DプリンターRTD、 そして熱抵抗プローブページ。
