温度センサーのアクセサリに関しては、保護チューブは過酷な環境、機械的損傷、化学腐食からセンサーを保護する上で重要な役割を果たします。経験豊富な保護管サプライヤーとして、私は業界の多様なニーズと、適切なタイプの保護管を選択することの重要性を目の当たりにしてきました。私が遭遇する最も一般的な質問の 1 つは、丸い保護チューブと四角い保護チューブの違いです。このブログ投稿では、情報に基づいた意思決定に役立つように、両方のタイプの特徴、利点、用途について詳しく説明します。
身体的特徴
丸型保護管
丸型保護管は、断面が円形であることが特徴です。この形状は最も自然で、エンジニアリングで広く使用されている形状の 1 つです。丸いチューブの滑らかで連続的な曲線には、いくつかの利点があります。まず、均一な応力分布が得られます。流体の流れ、機械的衝撃、熱膨張などの外部圧力を受けたとき、円形の形状により応力が周囲に均等に分散されます。これにより、丸管は圧力下での変形や破損に対する耐性が高くなります。
第二に、丸管は、同様の断面積の角管と比較して、表面積対体積の比率が低くなります。これは、表面に汚れ、破片、腐食性物質が蓄積する可能性が低いことを意味します。食品・飲料業界や製薬業界など、清潔さが重要な用途では、多くの場合、円形保護チューブが好まれます。
角型保護管
角形保護管は、名前が示すように、断面が正方形または長方形です。この形状は平坦な表面を提供し、特定の用途では有利になる可能性があります。たとえば、角形チューブは円形チューブに比べて取り付けや位置合わせが簡単です。平らな側面により、より安定して確実に取り付けることができます。これは、温度センサーの正確な位置決めが必要な用途では不可欠です。
また、角形チューブは、同じ断面積の円形チューブと比較して、より多くの熱伝達表面積を提供します。これは、熱交換器や工業炉など、効率的な熱伝達が必要な用途に役立ちます。
さまざまな用途における利点
丸型保護管
- 流体の流れの用途: パイプラインや化学処理プラントなど、流体の流れを伴う用途では、円形保護チューブが最適です。滑らかな円形の形状により、乱流と圧力損失が最小限に抑えられ、効率的な流体の流れが保証されます。乱流によって測定値が不正確になる可能性があるため、これは流体温度の正確な測定が必要なアプリケーションでは特に重要です。
- 高圧用途: 丸いチューブは高圧環境に適しています。応力を周囲に均等に分散する能力により、高圧下での破裂や崩壊に対する耐性が高まります。たとえば、石油やガスの探査では、保護チューブが高圧流体にさらされることが多く、温度センサーを保護するために丸いチューブがよく使用されます。
角型保護管
- 取り付けと位置合わせ: 前述したように、角形保護チューブの側面が平らであるため、取り付けと位置合わせが容易な用途に最適です。たとえば産業オートメーションでは、角形チューブを機械や装置に簡単に組み込むことができ、温度センサーの正確な位置決めが可能になります。
- 熱伝達の用途: 角形チューブの表面積が増加すると、熱伝達用途での効率が向上します。たとえば、熱交換器では、四角い保護チューブにより流体と温度センサー間の熱伝達が強化され、より正確な温度測定が可能になります。
材質と互換性
丸型と角型の保護チューブは、ステンレス鋼、炭素鋼、特殊合金など、さまざまな材質で入手できます。材料の選択は、動作温度、圧力、周囲環境の性質などの特定のアプリケーション要件によって異なります。

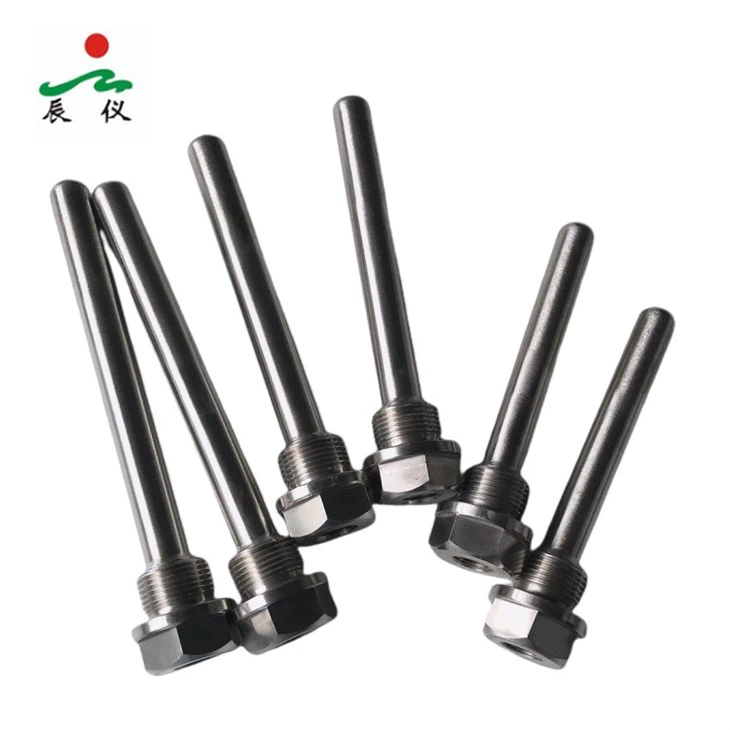

ステンレス保護管
ステンレス鋼は、優れた耐食性、高強度、良好な熱伝導性により、丸形および角形の保護管の両方によく使用されます。ステンレス保護管食品加工から化学品製造まで幅広い用途に使用できます。
ドリルバーストックサーモウェル
ドリルバーストックサーモウェルは、円形または四角形の別のタイプの保護チューブです。これらのサーモウェルは通常、中実の棒材から作られており、温度センサー用の空洞を作成するために穴が開けられています。ドリルバーストックサーモウェル高い精度と信頼性を提供するため、重要な温度測定アプリケーションに適しています。
圧縮継手
圧縮継手は、保護チューブの取り付けにおける重要なコンポーネントです。これらは、保護チューブと温度センサーまたはプロセス機器の間に安全で漏れのない接続を提供します。圧縮継手さまざまな種類の保護チューブや用途に合わせて、さまざまなサイズと材質をご用意しています。
結論
要約すると、円形保護チューブと四角形保護チューブのどちらを選択するかは、アプリケーション要件、動作環境、取り付けと位置合わせのニーズなど、いくつかの要因によって決まります。円形の保護チューブは流体の流れや高圧の用途に最適ですが、角形の保護チューブは簡単な取り付けと効率的な熱伝達が必要な用途に適しています。
保護管のサプライヤーとして、私は顧客の特定のニーズを満たす高品質の製品を提供することの重要性を理解しています。円形または角形の保護チューブが必要な場合でも、さまざまな素材とサイズの幅広いオプションを提供できます。用途に合わせて保護チューブを選択中の方は、ぜひ私にご連絡ください。喜んでお客様の要件について話し合い、適切なソリューションを選択するお手伝いをさせていただきます。調達プロセスを開始し、温度センサーが適切に保護されていることを確認するには、今すぐ私にご連絡ください。
参考文献
- ASME PTC 19.3 - TW、「サーモウェル - 性能試験コード」
- ISO 10459、「産業用 - プロセスサーモウェル」
- 保護チューブおよび関連アクセサリに関するメーカーの技術仕様
