Pt100 サーモセンサーのプロバイダーとして、私はこれらのセンサーの抵抗と温度の関係についての問い合わせによく遭遇します。この関係を理解することは、産業プロセス、科学研究、環境モニタリングなどのアプリケーションで Pt100 サーモセンサーの使用を検討している人にとって非常に重要です。このブログ投稿では、Pt100 サーモセンサーの抵抗と温度の関係を詳しく掘り下げ、その重要性を説明し、ユーザーに実用的な洞察を提供します。
Pt100 サーモセンサーの基礎
Pt100 サーモセンサーは測温抵抗体 (RTD) の一種です。これらは、優れた安定性、直線性、高温耐性で知られる金属であるプラチナでできています。 Pt100 の「100」は、0℃における白金元素の抵抗が 100 オームであることを示します。この標準値により、さまざまな測定システムでの校正や使用が容易になります。
抵抗と温度の関係
Pt100 サーモセンサーの抵抗は、温度とともに予測可能な方法で変化します。この関係はプラチナの物理的特性に基づいています。 Pt100 の抵抗と温度の関係を説明するために最も一般的に使用される公式は、Callendar - Van Dusen 方程式です。
-200°C から 0°C までの温度の場合、方程式は次のようになります。
[R_t=R_0\left[1 + At+Bt^{2}+C(t - 100)t^{3}\right]]
0°C ～ 850°C の温度の場合、方程式は次のように単純化されます。
[R_t=R_0\left(1 + At+Bt^{2}\right)]
ここで、(R_t) は温度 (t) での抵抗 (°C)、(R_0) は 0°C での抵抗 (Pt100 の場合は 100 オーム)、(A = 3.9083\times10^{-3}\text{ °C}^{-1})、(B=-5.775\times10^{-7}\text{ °C}^{-2})、および (C=-4.183\times10^{-12}\text{ °C}^{-4})。
この関係は広い温度範囲にわたって比較的直線的であり、これが Pt100 サーモセンサーが非常に人気がある理由の 1 つです。直線性により抵抗と温度間の変換が容易になり、測定回路と校正手順の設計が簡単になります。
抵抗と温度の関係の重要性
抵抗と温度の関係は、Pt100 サーモセンサーの動作の基礎です。温度が変化すると、それに応じて白金素子の抵抗も変化します。この抵抗の変化を測定することで、温度を正確に測定できます。
産業用途では、この精度が不可欠です。たとえば、化学処理プラントでは、製品の品質と安全性を確保するために正確な温度測定が不可欠です。温度測定のわずかな誤差が誤った化学反応を引き起こす可能性があり、製品の欠陥や安全上の危険さえも引き起こす可能性があります。
科学研究では、Pt100 サーモセンサーはさまざまな実験に使用されます。予測可能な抵抗と温度の関係により、研究者は信頼性の高い温度データを取得できます。これは仮説を検証し、正確な結論を引き出すために不可欠です。
当社の Pt100 サーモセンサー製品
Pt100 サーモセンサーのサプライヤーとして、当社はお客様のさまざまなニーズを満たす幅広い製品を提供しています。私たちのPt100 プラチナ温度センサー高品質のプラチナ要素を使用して設計されており、正確で信頼性の高い温度測定を保証します。これらは、産業オートメーション、HVAC システム、食品加工などのさまざまな用途に適しています。

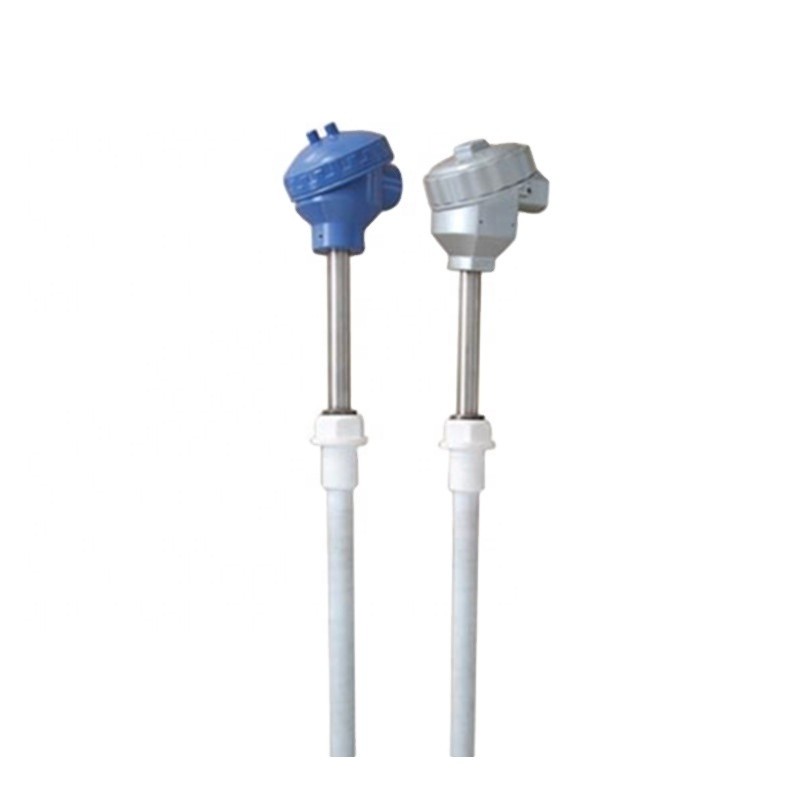

過酷な環境でのアプリケーション向けに、耐酸 Pt100 温度センサー。これらのセンサーは酸による腐食に耐えるように特別にコーティングされているため、化学工場や廃水処理施設での使用に最適です。
さらに、私たちのサニタリー RTD プローブ食品・飲料業界、製薬業界、その他衛生が最も重要な分野での用途向けに設計されています。プローブはステンレス鋼でできており、表面が滑らかなので、洗浄と滅菌が簡単です。
Pt100 サーモセンサーの使用に関する実際的な考慮事項
Pt100 サーモセンサーを使用する場合、留意すべき実際的な考慮事項がいくつかあります。
較正: 温度測定の精度を確保するには、定期的な校正が必要です。時間の経過とともに、経年劣化や環境条件などの要因により、センサーの性能が変動する可能性があります。キャリブレーションによりこれらのエラーを修正し、センサーの精度を維持できます。
鉛抵抗: センサーを測定回路に接続するリード線の抵抗は、測定の精度に影響を与える可能性があります。この影響を最小限に抑えるために、3 線式または 4 線式構成がよく使用されます。 3 線構成では、ワイヤの 1 つがリード抵抗を補償するために使用されます。 4 線構成では、電流を流すワイヤと電圧を検出するワイヤが別々に使用されるため、リード抵抗の影響をより効果的に排除できます。
環境要因: 湿度、振動、電磁干渉などの環境要因もセンサーの性能に影響を与える可能性があります。特定のアプリケーション環境に適切なセンサーを選択し、これらの要因からセンサーを保護するために必要な措置を講じることが重要です。
結論
Pt100 サーモセンサーの抵抗と温度の関係は、その動作の基礎となる基本概念です。この関係を理解することは、アプリケーションでこれらのセンサーを使用する人にとって不可欠です。 Pt100 サーモセンサーのサプライヤーとして、当社はお客様に高品質の製品と技術サポートを提供することに尽力しています。標準の Pt100 センサーが必要な場合でも、カスタマイズされたソリューションが必要な場合でも、当社にはお客様のニーズを満たす専門知識とリソースがあります。
弊社の Pt100 サーモセンサーにご興味がございましたら、または抵抗と温度の関係についてご質問がございましたら、詳細な打ち合わせや調達交渉についてお気軽にお問い合わせください。お客様のアプリケーションに最適な温度検知ソリューションを見つけるために、お客様と協力できることを楽しみにしています。
参考文献
- 『温度測定ハンドブック』オメガエンジニアリング株式会社
- 「測温抵抗体 (RTD)」、国立標準技術研究所 (NIST)
